Надземные фундаменты печей

Печь на сборно-монолитном перекрытии
Установка печи на сборно-монолитное железобетонное перекрытие:
1 - монолитный слой; 2 - печь; 3 - проём в стене; 4 - стены; 5, 6 - балки

Значительные нагрузки, возникающие от собственного веса печей, расположенных в верхних этажах дома, требуют устройства специальных фундаментов. В качестве таких фундаментов используют междуэтажные перекрытия, усиленные дополнительными несущими конструкциями.

Наиболее прочными являются монолитные и сборно-монолитные железобетонные перекрытия. В некоторых зданиях над подвальными и вышележащими этажами сооружают перекрытия, допускающие установку печей непосредственно на монолитный слой. Для этого перекрытие здания усиливают дополнительными балками, уложенными на основные балки. Используя бетонные перекрытия здания, печи располагают возможно ближе к капитальным стенам.

В том случае, если в отапливаемом здании перекрытие деревянное, до возведения печи его усиливают балками сечением 120x250 мм, между которыми укладывают скрепляющий их деревянный брус высотой 50 мм. Между дощатым накатом, уложенным на черепные бруски, и брусом помещают теплоизоляцию, выполненную из минеральной ваты или шлака. Зазор, образуемый стеной и балкой, заполняют теплоизоляцией из минеральной ваты. Для того чтобы нагрузка от печи равномерно распределялась на обе балки и для повышения пожаробезопастности, на них укладывают железобетонную плиту.

Печь на сборных железобетонных плитах перекрытия

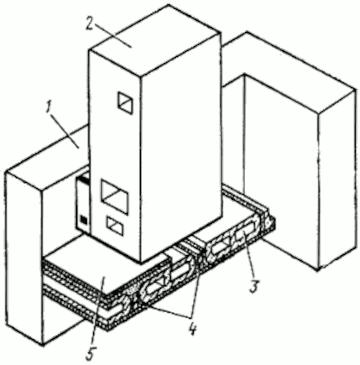

Установка печи на сборные железобетонные плиты перекрытия:
1 - стена, 2 - печь, 3 - плита, 4 - балки, 5 - несгораемый пол

Широко распространены надземные фундаменты печей из сборных железобетонных плит, усиленных балками, уложенными на капитальные стены. По плитам и балкам укладывают несгораемый пол, выполненный из цементной стяжки.

Печь на кирпичном своде

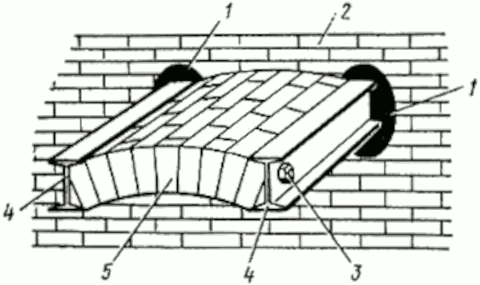

Установка печи на кирпичный свод:
1 - отверстия в стене, 2 - стена, 3 -стяжной болт, 4 -консоли, 5 - свод

При капитальном ремонте зданий нецелесообразно усиливать перекрытия дополнительными балками, поэтому в качестве фундаментов под печи верхних этажей используют кирпичные своды, передающие распор на металлические консоли , заделанные в отверстия стены бетоном и скрепленные стяжным болтом. Во всех случаях, когда печь устанавливают на свод, её следует располагать от кирпичной стены на расстоянии не более 250 мм.

Печь на уширении кирпичной стены

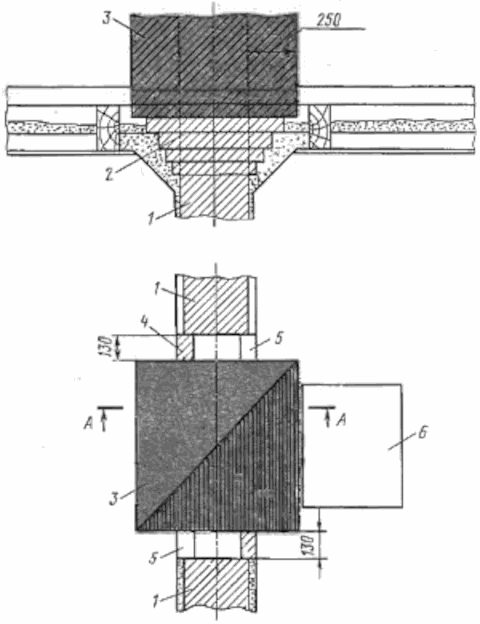

Установка печи на уширение кирпичной стены:
1 - стена; 2 - уширение стены; 3 - массив печи; 4 - заделка отступки; 5 - циркуляционная решётка; 6 - подтопочный лист

При реконструкции здания (надстройке второго этажа) фундаменты устраивают путем напуска (уширения) кладки несущих кирпичных стен. Величина уширения каждой из сторон не должна превышать 250 мм. Чтобы увеличить прочность напуска кладки, её армируют сеткой, в результате чего создается надёжная армокаменная конструкция. При установке печи в проёме надстраиваемой кирпичной стены каждый ряд кладки сдвигают в сторону от плоскости стены на 30...40 мм, начиная с уровня, расположенного на 150...200 мм ниже потолка первого этажа здания. Уширения выкладывают на цементном растворе. К установке печи приступают лишь после того, как кладка уширения наберёт необходимую прочность. Если уширение под печь не размещается в пределах перекрытия, то её фундамент можно поднять над уровнем пола второго этажа на 70 мм.

Печь второго этажа на печи первого
Установка печи второго этажа на печь первого:
а - печи шириной более 650 мм; б - печи шириной менее 650 мм; 1 -воротник; 2 - плита; 3 - песок

Фундаментами печей второго этажа могут служить печи, размещённые непосредственно под ними. Такой фундамент достаточно надёжен, если толщина стенок печи первого этажа не менее 120 мм.

Это позволяет на стенках нижней печи возвести воротник, представляющий собой глухую камеру из кирпича. При ширине печи более 650 мм воротник перекрывают железобетонной плитой. Для снижения поступления теплоты в камеру над перекрытием печи первого этажа укладывают слой песка толщиной 100...150 мм. При ширине печи менее 650 мм воротник перекрывают кирпичом, укладываемым внапуск.

Каркасная печь на деревянном полу
Установка каркасной печи массой до 750 кг на деревянный пол:
1 - печь; 2 - балка

Печи массой до 750 кг устанавливают непосредственно на перекрытие второго этажа. Перед установкой деревянный пол антисептируют, покрывают листовым асбестом и обивают кровельной сталью. Расстояние от дна зольника каркасной печи до пола должно быть не менее 140 мм.
