Ориентация окон пассивного солнечного дома

Для иллюстрации влияния ориентации окон на энергетический баланс приведём пример здания с окнами, ориентированными на три разные стороны. Во всех случаях площадь остекления составляет 35% площади стены.

При ориентации окон на запад или восток (пример A-1), потери вследствие теплопередачи зимой намного больше (7135 кВт*ч), чем в примере A (4043 кВт*ч). Кроме того, при ориентации окон на восток-запад потери за счёт теплопередачи летом значительно уменьшаются с 969 кВт*ч до 243 кВт*ч.

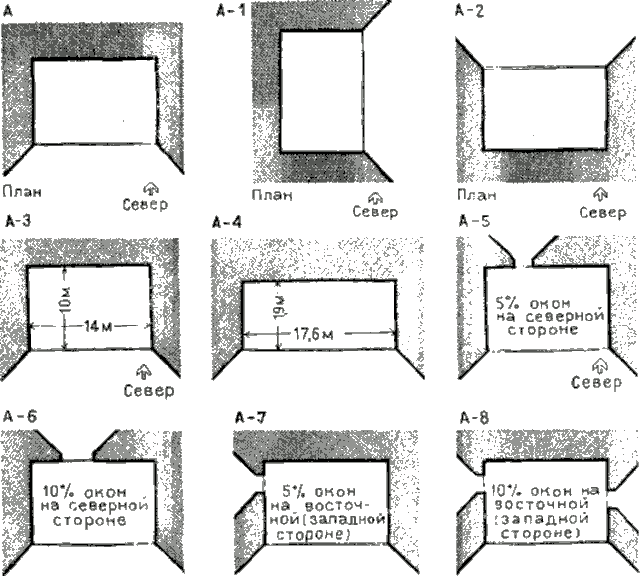

Ориентация окон пассивного солнечного дома
Потери за счёт теплопередачи:
A — зимой 4043 кВт*ч, летом 969 кВт*ч; A-1 — зимой 7135 кВт*ч, летом 243 кВт*ч; A-2 — зимой 10107 кВт*ч, летом 1105 кВт*ч; A-3 — зимой 4043 кВт*ч, летом 969 кВт*ч; A-4 — 4094 кВт*ч, летом 821 кВт*ч; A-5 — зимой 4479 кВт*ч, летом 824 кВт*ч; A-6 — зимой 4916 кВт*ч, летом 680 кВт*ч; A-7 — зимой 4208 кВт*ч, летом 726 кВт*ч; A-8 — зимой 4375 кВт*ч, летом 523 кВт*ч

При обваловке стен здания охлаждающий эффект земли, окружающей стены, снижается из-за большого количества солнечной радиации, получаемой восточной и западной стенами дома. Летом большое количество солнечной радиации не достигает южной стены, имеющей широкой карнизный свес, т.к. при высоком стоянии солнца эта стена затенена. Правильное затенение восточной и западной стен может уменьшить теплопоступления.

При ориентации окон на север (пример A-2), значительно увеличиваются потери тепла за счёт теплопередачи (10107 кВт*ч) по сравнению с потерями при южной ориентации окон в примере A (4043 кВт*ч). Так как с севера солнечная радиация не поступает, окна становятся причиной дополнительных потерь энергии в зимнее время. В то же время отсутствие солнечной радиации увеличивает охлаждающий эффект в летнее время с 969 до 1105 кВт*ч.

Безусловно, все три рассмотренных случая представляют экстремальные условия. Ориентация, промежуточная между ними, характеризуется более умеренными данными.
