Топливники печей

Элементы топливника
Основные элементы топливников:

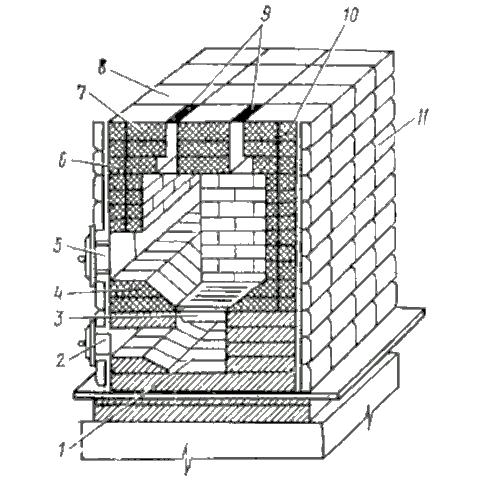

1 - зольник; 2, 5 - дверки; 3 - под; 4 - пандус; 6 - фронтальная стенка; 7 - футеровка; 8 - перекрытие; 9 - хайло; 10 - тыльная (задняя) стенка; 11 - облицовка

Топливники печей представляют собой топочную камеру, в которой осуществляется процесс выработки и частичной аккумуляции теплоты. Загруженное через топочную дверку топливо сгорает на поде, снабжённом колосниковой решёткой. Воздух для поддержания горения поступает в топливник через поддувало (зольник) и распределяется колосниковой решёткой. Количество воздуха, поступающего в топливник, регулируют поддувальной дверкой, расположенной в фронтальной стенке топливника.

Топливники печей футеруют огнеупорным или тугоплавким кирпичом (футеровка — защитная облицовка внутренней поверхности топливника, предохраняющая стенки и свод печи от разрушающего действия высоких температур.

Топочная камера (топочная камера — пространство, заключённое между стенками, подом и сводом) соединяется с конвективной системой проёмами (хайлами). Размеры топливника определяют из условия одновременной загрузки в него всего количества топлива, необходимого на одну топку.

Конструкции топливников должны быть приспособлены к виду сжигаемого топлива. В зависимости от применяемого топлива различают топливники работающие на дровах, каменных углях, антраците, торфе, горючих сланцах, бурых и подмосковных углях, природном газе, а также специальные топки для местных видов топлива: соломы, лузги, кизяка, опилок и т.п.

Каждой из разновидностей топливников свойственны свои особенности, существенно влияющие на КПД печного устройства.

Конструкции топливников печей
Конструкции топливников печей:

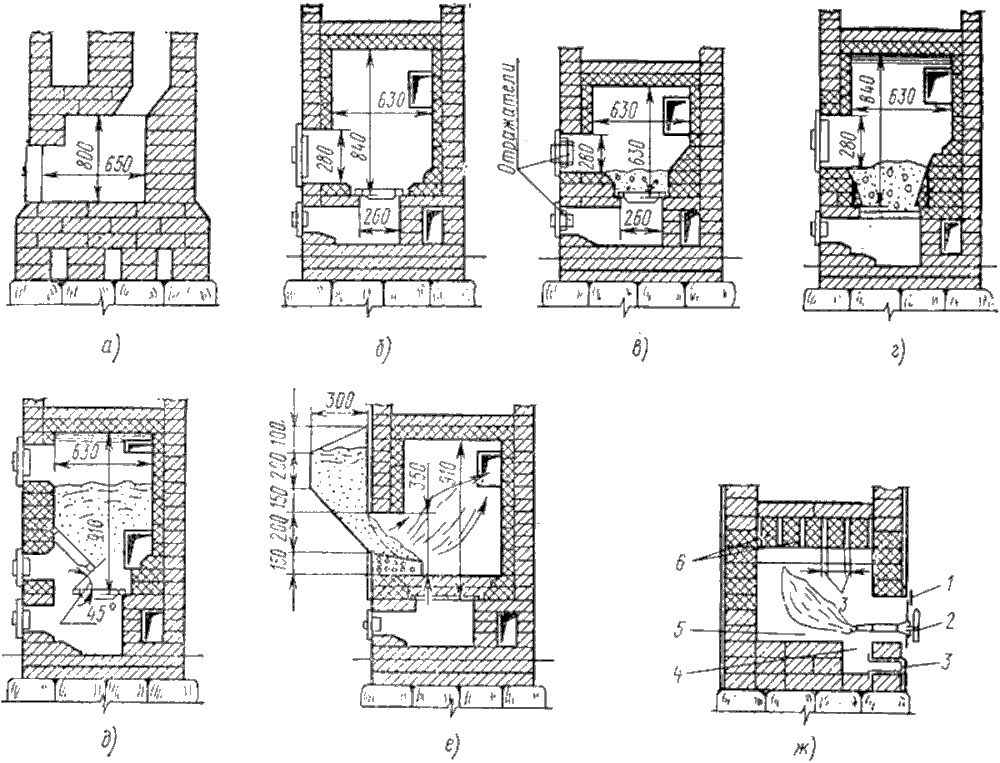

а - с глухим подом; б, в - с колосниковой решёткой; г - с шахтой и колосниковой решёткой; д - с крутонаклонной решёткой; е - специальная; ж - для газа; 1 - топочный фронт; 2 - газовая горелка; 3 - поддувало; 4 - проём в поде; 5 - топочная камера; 6 - насадка

По конструкции топочного пода различают топливники с глухим горизонтальным или слегка наклонным подом и топливники с колосниковой решёткой.

Колосниковая решётка может быть горизонтальной или наклонной, располагаться лишь в передней части пода или занимать всю его площадь. Колосниковую решётку размещают также в углублении пода, имеющем крутые стенки и образующем неглубокую (до 200 мм) шахту.

Некоторые топливники содержат крутонаклонные колосниковые решётки, установленные под углом к горизонтальной части пода.

Топливники с глухим горизонтальным или слегка наклонным подом предназначены для работы на дровах, сухом торфе, лузге, опилках; они используются преимущественно в русских печах, а также в печах, в которых сжигают отходы пиломатериалов и лузгу.

Топливники с колосниковыми решётками пригодны для твердого топлива всех видов. При устройстве их пода в виде неглубокой шахты можно добиться полного сгорания каменных углей и антрацита.

В конструкцию топливников для газа входит топочный фронт с газовой горелкой, поддувало, воздух из которого через проём в поде поступает в топочную камеру, перекрытую кирпичной насадкой.

Каждый тип топливника характеризуется параметрами, основными из которых являются: теплопроизводительность (тепловая мощность), удельное тепловое напряжение топочного объёма, весовое напряжение колосниковой решётки.
