Системы водяного отопления следует рассматривать в качестве приоритетных без ограничений по архитектурно-конструктивных особенностям дома и климатическим условиям района застройки.

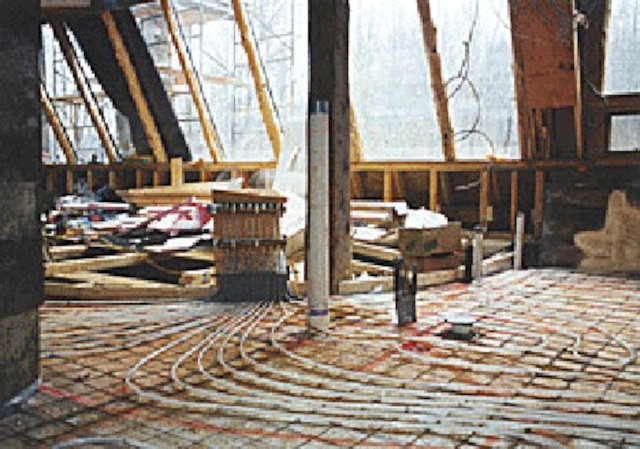

Монтаж системы водяного отопления Тёплый пол
Содержание
Выбор типа системы
При наличии надёжного источника электроснабжения или с индивидуальным (дублирующим) электрогенератором системы водяного отопления следует предусматривать с насосным побуждением циркуляции. В этом случае систему отопления рекомендуется принимать двухтрубную вертикальную с однотрубной горизонтальной разводкой в каждого этажа дома.
При отсутствии надёжного электроснабжения системы водяного отопления следует проектировать с естественным побуждением. В этом случае следует предусматривать однотрубные вертикальные системы отопления с верхней разводкой падающей магистрали.
Температура теплоносителя
Расчётная температура теплоносителя в падающем трубопроводе системы водяного отопления принимается не выше 95°C, на выходе из системы отопления, как правило, не ниже 60°C — для систем с естественной циркуляцией и не выше 80°C — с механическим побуждением.
Отопительные приборы
В качестве отопительных приборов рекомендуется использовать радиаторы или конвекторы различных конструкций, имеющих сертификат соответствия. При этом:
- полная высота отопительного прибора должна быть меньше расстояния от чистого пола до низа подоконной доски (или низа оконного проёма при её отсутствии) на величину не менее 110 мм;
- длина отопительного прибора должна быть 0,5–0,5 ширины оконных проёмов отапливаемых помещений;
- отопительный прибор должен быть удобен в эксплуатации и, в первую очередь, доступен для от пыли.
При разнообразии архитектурно-конструктивных решений отдельных отапливаемых помещений дома (наличие зимнего сада, бассейна и др.) допускается использование в одной системе водяного отопления приборов различных типов.
На подводке к отопительному прибору следует предусматривать установку термостата или ручного регулировочного крана. В тех случаях, когда имеется опасность замораживания отопительного прибора (например, прибора, устанавливаемого у входной двери), на обеих подводках к нему рекомендуется устанавливать запорные краны.
Установка у отопительных приборов систем отопления с механическим побуждением в качестве регулирующей арматуры автоматических терморегуляторов (термостатов) является предпочтительной и решается в техническом задании заказчика.
При использовании конвекторов с кожухом, конструкция которых позволяет уменьшать до 50% тепловой поток конвектора воздушными клапанами, допускается не устанавливать регулирующие краны у конвекторов.
При горизонтальной поэтажной разводке системы отопления один кран (автоматический терморегулятор) может устанавливаться на горизонтальном трубопроводе, обслуживающем одно помещение.
Размещение запорной и спусковой арматуры должно обеспечивать возможность отключения и опорожнение системы водяного отопления и её отдельных частей.
Насосы
К насосам систем водяного отопления с механическим побуждением предъявляются следующие требования:
- надёжность в эксплуатации;
- акустические характеристики, обеспечивающие в помещениях уровень звукового давления в соответствии с требованиями СНиП 11-12-77 «Защита от шума»;
- простора в монтаже и эксплуатации.
Как правило, следует применять малошумные бесфундаментные насосы (монтируемые непосредственно на трубопроводе) с числом оборотов не более 1450 об/мин.
В системах водяного отопления с механическим побуждением следует предусматривать установку двух насосов (рабочего и резервного). Допускается установка одного насоса при возможности замены вышедшего из строя насоса в течение не более 3 ч.
Удаление воздуха
Воздух из системы водяного отопления с верхним разливом следует удалять с помощью проточных воздухозаборников или в системах с естественным побуждением — расширительных сосудов, размещаемых в верхней её части.
В системах отопления с нижней разводкой магистралей для удаления воздуха предусматривается установка воздуховыпускных кранов на нагревательных приборах верхних этажей (в горизонтальных системах — на каждом нагревательном приборе).
В системах отопления с механическим побуждением вместо открытого расширительного сосуда рекомендуется использовать пневмобак, размещаемый, как правило, в том же помещении, что и генератор теплоты (котёл).
Опорожнение систем водяного отопления или их частей допускается только для производства ремонтных работ. Время от опорожнения до наполнения системы должно быть минимально необходимым.
