Ниже, шаг за шагом, следует описание того, как был создан наш первый экспериментальный купольный дом “Riceland”. Внутренний диаметр купола составил 4,3 м.
Содержание
- Введение
- Этапы строительства землебитного купольного дома
- Планировка участка
- Устройство основания
- Заполнение траншеи щебнем
- Высота основания
- Какие мешки используются
- Заполнение мешков
- Укладка мешков
- Трамбовка мешка
- Укладка колючей проволоки
- Добавление нескольких рядов
- Расчёт размещения мешков
- Входные колонны
- Анкер дверной коробки
- Соединение колонны со стеной
- Установка дверной коробки
- Оконные коробки
- Форма для арки
- Размещение мешков над формой
- Балки чердачного перекрытия
- Завершение купола
- Завершающие мешки
- Освобождение формы арки
- Вид с удалённой формой
- Оштукатуривание
- Работа вокруг окон
- Остекление оконного проёма
- Завершения первого слоя штукатурки
- Вентиляция
- Купол завершён
- Окраска
- Заключение
Введение
Дом был построен из мешков с землёй по землебитной технологии Earthbags. Мы назвали этот купольный дом “Riceland”, так как мешки из-под риса этой фирмы мы использовали для строительства.
Этапы строительства землебитного купольного дома

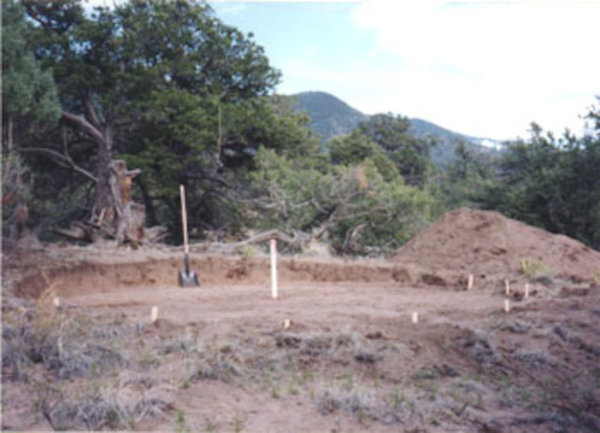

Планировка участка
Сначала необходимо выбрать для купольного дома хорошо дренируемую строительную площадку. После этого нужно будет наметить центр купола. Затем с помощью шнура из этого центра начертить окружность радиусом 2,8 м и на участке, ограниченном этой окружностью, снять плодородный слой. После этого выровнять поверхность строительной площадки.

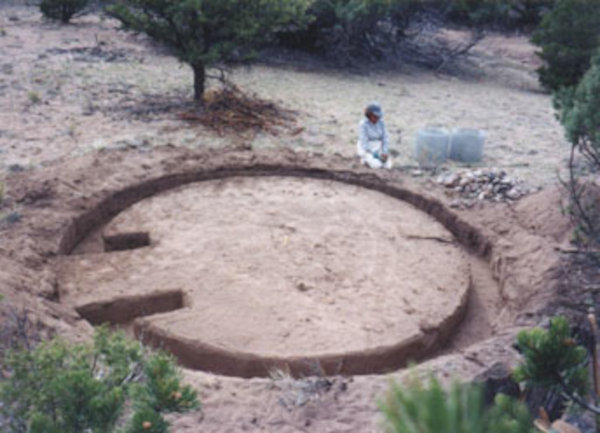

Устройство основания

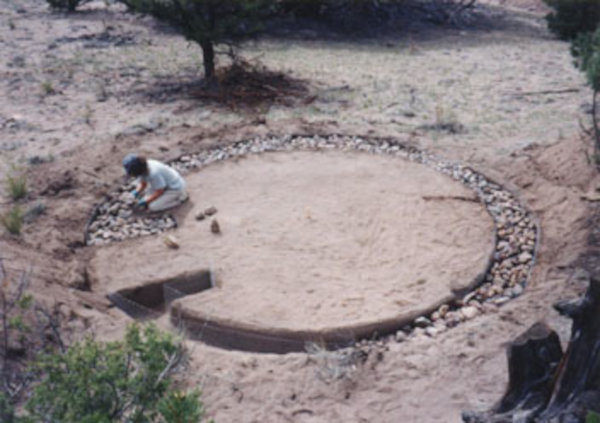

Основание для стен купольного дома представляет собой кольцевую траншею, засыпанную щебнем, что крайне необходимо в районах с тяжёлыми почвами. Место для двери отмечается сразу.

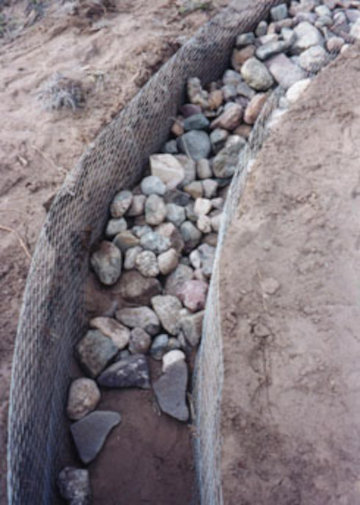

Заполнение траншеи щебнем
Материал основания: гранитный щебень, песчаник, кирпичный бой.
Высота основания
Первый ряд мешков закладывается обычно на уровне земли.
Какие мешки используются
Мы используем стандартные 25-килограммовые мешки. Толщина стены землебитного купольного дома при их использовании после оштукатуривания составит около 38 см. Мешки большей ёмкости могут быть использованы в нижней части стены, а меньшей — в верхней.

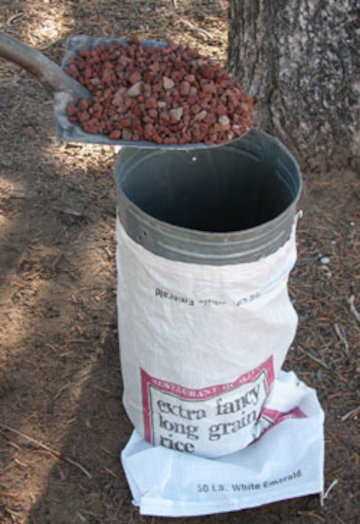

Заполнение мешков
Следует помнить, что при заполнении мешка почвой с места строительства термическое сопротивление стены будет низким. При желании получить достаточно высокое термическое сопротивление без дополнительной теплоизоляции нужно заполнять мешки дроблёным шлаком или перлитом. В нижний ряд желательно уложить двойные мешки, вставив их друг в друга, во избежании разрыва мешков об острые рёбра щебня.
Укладка мешков

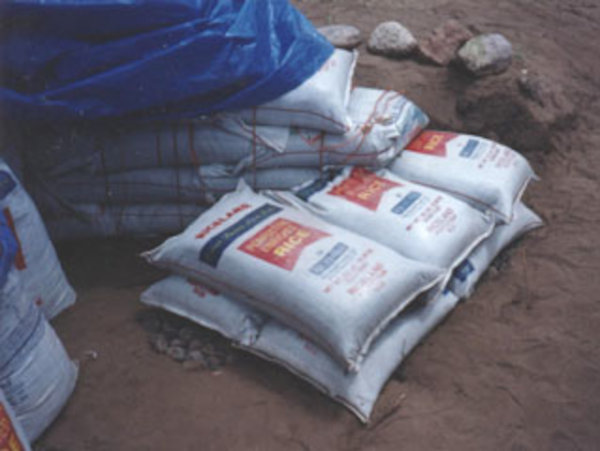

Мешки обязательно должны укладываться с перевязкой.
Трамбовка мешка

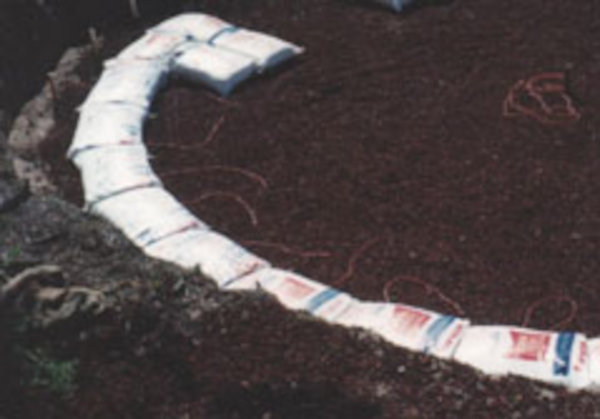

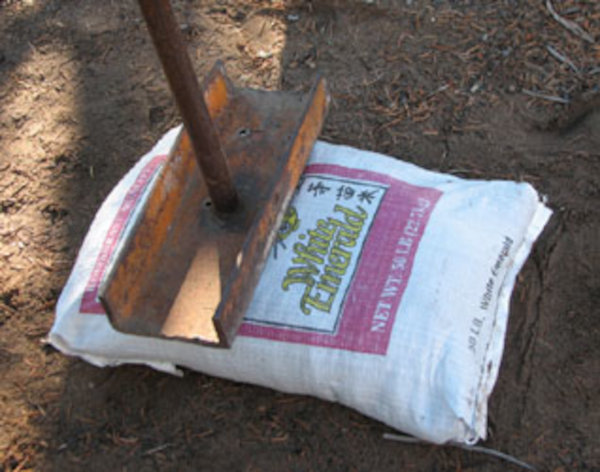

После укладки каждого ряда мешков производится трамбовка с выравниванием.
Укладка колючей проволоки

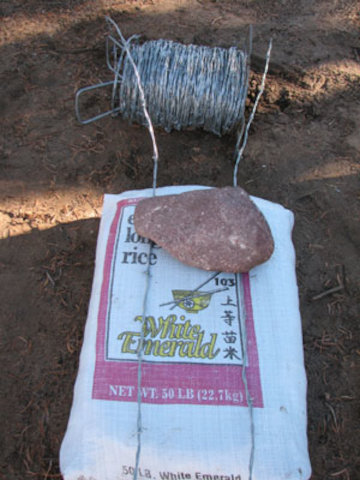

На каждый ряд мешков укладывается 2 ряда колючей проволоки с расстоянием от краев мешков около 10 см. Проволока предохраняет мешки от смещения.
Добавление нескольких рядов

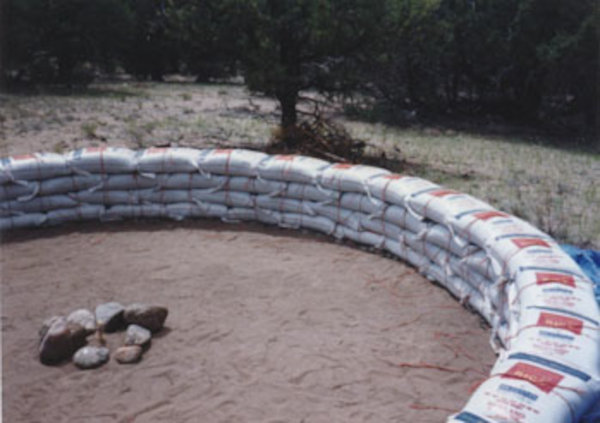

Несколько первых рядов должны образовывать почти вертикальную стену с правильной перевязкой мешков.
Расчёт размещения мешков

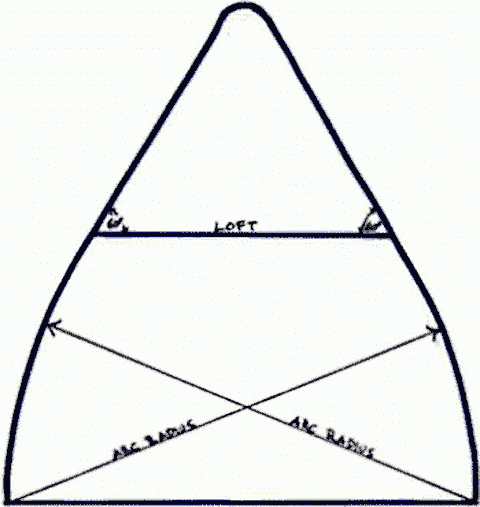

Простым путём создания стабильной формы для купола является использование рейки, длина которой будет равна внутреннему диаметру купола (4,3 м). Дуга, описываемая этой рейкой, даст соответствующую форму купола. Такой она должна быть до уровня чердака (около 2,5 м), а выше чердака куполу лучше придать форму конуса, используя прямоугольный треугольник с углом при вершине в 30° в качестве ориентира. Это создаст на чердаке достаточное пространство над головой.
Входные колонны

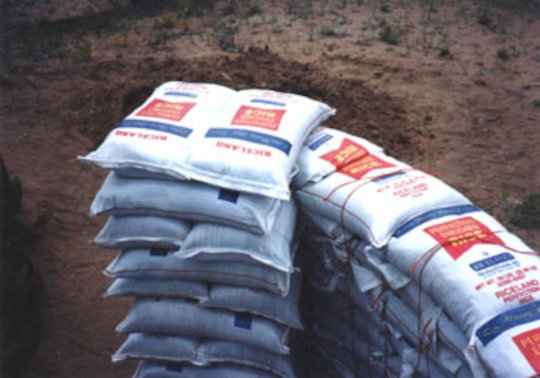

Для укрепления входа в купольный дом необходимо создать массивные колонны, которые будут также поддерживать арку над дверью. Они выполнены из сдвоенных мешков, как показано на фото.
Анкер дверной коробки

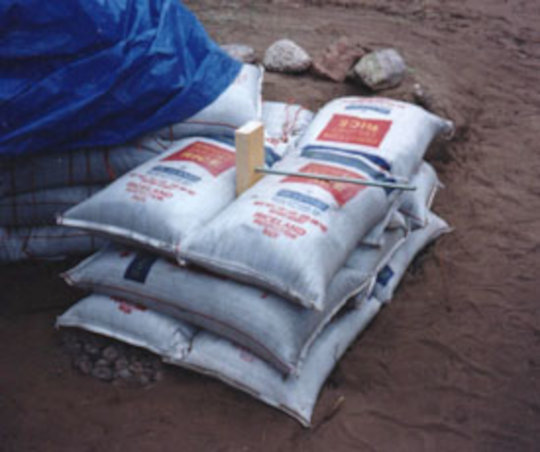

Одним из способов крепления дверной коробки к колонне из мешков является способ крепления с помощью закладного элемента в виде деревянной бобышки.
Соединение колонны со стеной
При соединении колонны со стеной каждый ряд мешков колонны должен иметь перевязку с мешками стены.
Установка дверной коробки
Дверная коробка выполнена из 40-мм доски шириной 150 мм. Над дверью необходимо расположить перемычку из куска бревна. На фото показано крепление дверной коробки с помощью стальных шпилек, установленных на закладных деревянных бобышках в колонне.

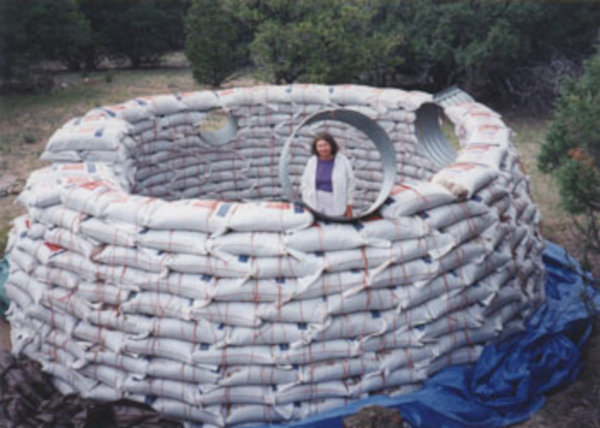

Оконные коробки

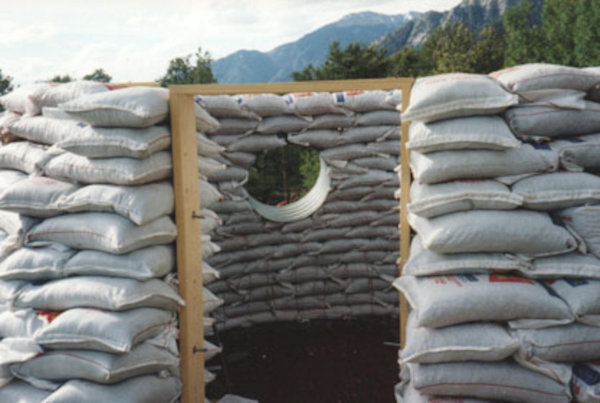

В качестве оконных коробок землебитного купольного дома могут быть использованы кольца необходимого диаметра. Синяя ткань (на фото справа) предназначена для защиты пропиленовых мешков от ультрафиолета.
Форма для арки

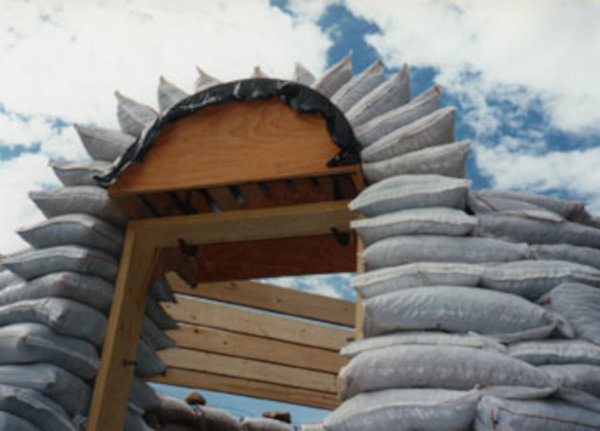

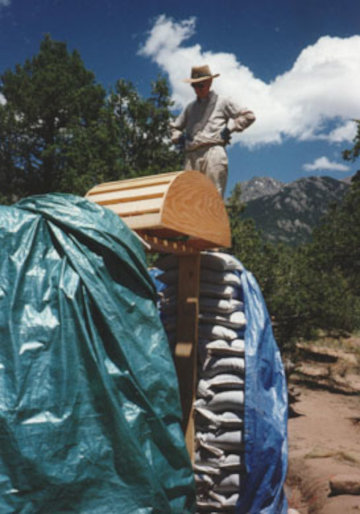

Форма для арки может быть выполнена из двух кусков фанеры и 40 мм досок шириной 10 см. Форма устанавливается над дверной коробкой на прокладки. После формирования арки из мешков с землей прокладки удаляются и форма может быть легко вынута и использована в дальнейшем.
Размещение мешков над формой

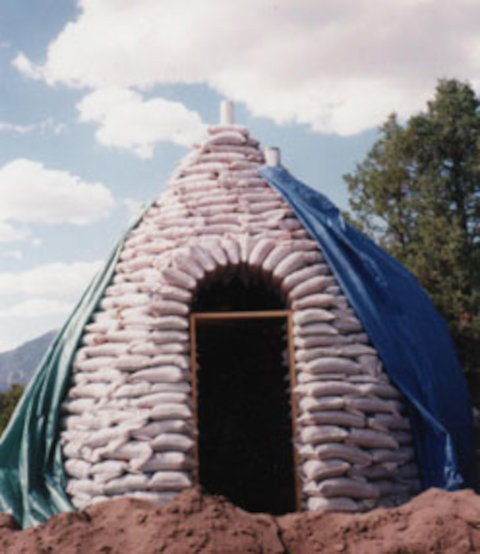

Мешки размещаются на арке торцом от краёв к центру. Для того, чтобы вставить на место замыкающий мешок можно использовать два листа пластика, между которыми он будет скользить. После установки замыкающего арку мешка пластиковые листы удаляются. Удалять форму следует лишь после завершения строительства стены.
Балки чердачного перекрытия

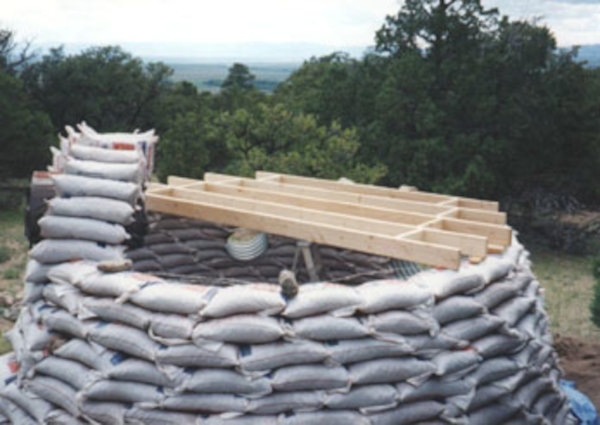

Балки чердачного перекрытия сечением 40x200 мм просто укладываются на стену купольного дома.
Завершение купола

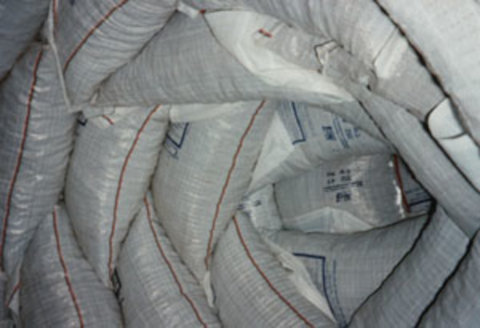

В верхней части купола диаметр его заметно уменьшается и для плотной укладки мешков на стене необходимо придавать им трапециевидную форму.

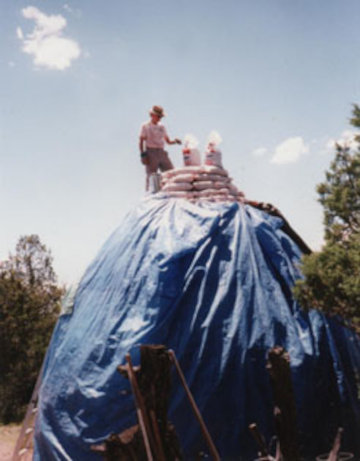

Завершающие мешки
В вершине купола можно расположить воздуховод вытяжной вентиляции из куска ПВХ трубы диаметром около 20 см.
Освобождение формы арки
Для освобождения формы выбиваются прокладки, на которых она установлена, после чего форму можно будет легко вынуть.

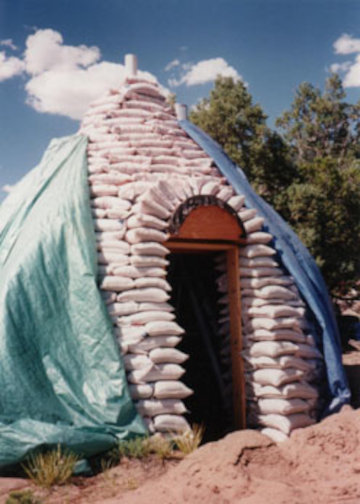

Вид с удалённой формой
Всегда приятно увидеть арку после удаления формы.
Оштукатуривание
Завершающим шагом в строительстве землебитного купольного дома является оштукатуривание купола. Для оштукатуривания мы используем бумажную пульпу, смешанную с портландцементом и песком. Такая лёгкая штукатурка увеличивает термическое сопротивление стены.
Эта лёгкая штукатурка пригодна в основном для оштукатуривания стен в условиях сухого климата. Она впитывает воду как губка. Тем не менее, вода никогда не проникает в глубь стены. Возможно, конечно, применение и других штукатурных растворов.

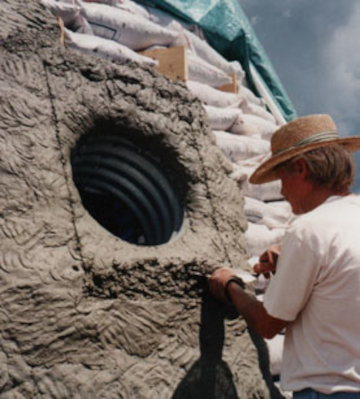

Работа вокруг окон

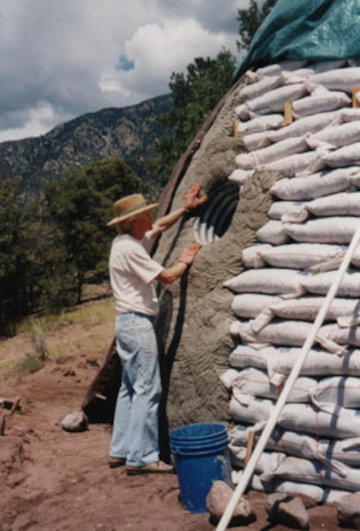

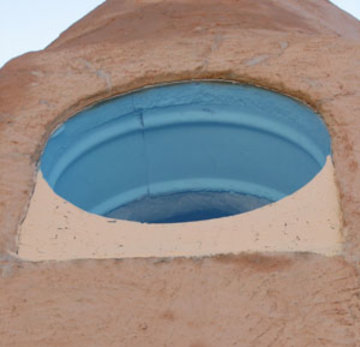

На фото показан процесс оштукатуривания купола в районе оконного проема перед остеклением.

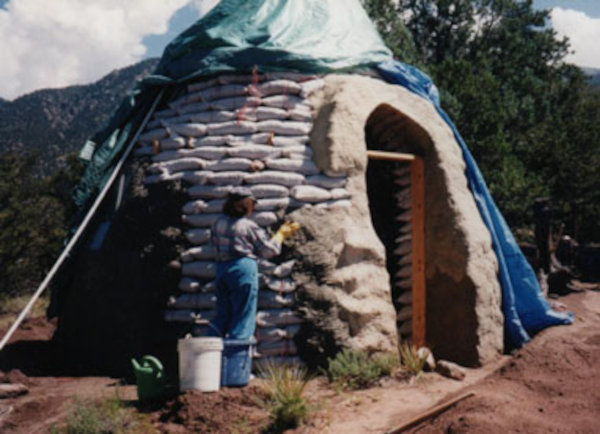

Остекление оконного проёма
В холодном климате в окна устанавливаются стеклопакеты.

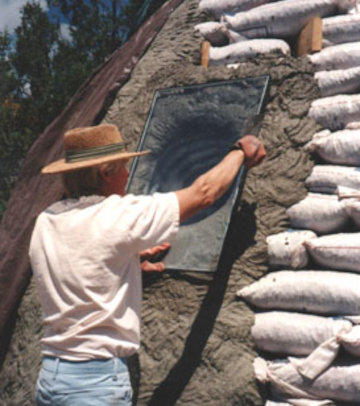

Участки стекла, выступающие за пределы оконного проёма, оштукатуриваются.
Завершения первого слоя штукатурки
Выполнение первого этапа оштукатуривания завершено.
Вентиляция

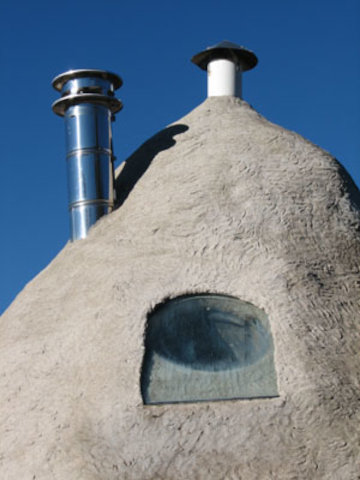

Здесь показана труба вытяжной вентиляции с грибком.
Купол завершён

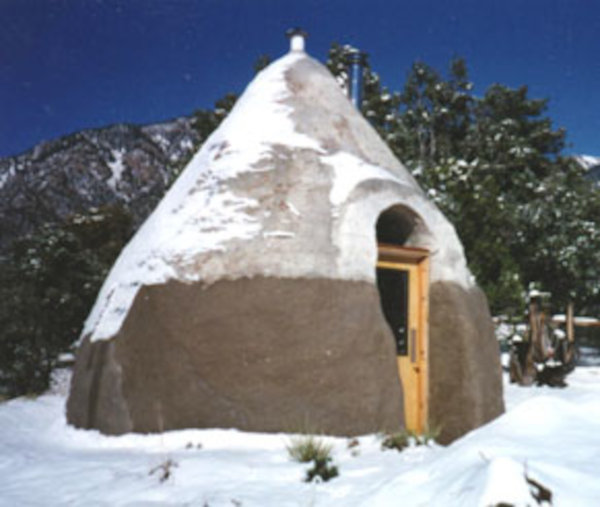

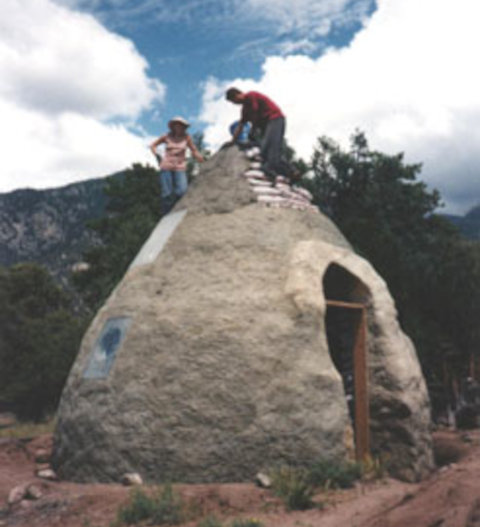

Мы начали строительство купольного дома летом, а завершили, когда уже лежал снег.
Окраска
последний слой штукатурки можно добавить пигмент.
Заключение
Этот землебитный купольный дом может служить моделью для приютов, студий, садовых домиков. Он подойдет для сейсмоопасных районов и мест, подверженных наводнениям, ветрам и ураганам. Он может быть использован в качестве быстровозводимого жилья для людей, оставшихся без крова в результате стихийных бедствий, таких, какие происходили в Пакистане, Турции, Иране, Индонезии, Индии, Шри-Ланке и Сальвадоре.
Автор: Келли Харт (Kelly Hart)
Перевод: Олег Меньшенин
